光耦在醫療設備中的應用場景

光耦（光電耦合器）憑借其優異的隔離性能、高可靠性和良好的抗干擾能力，已成為醫療電子設備中不可或缺的關鍵元件。從患者監護到治療設備，從診斷儀器到成像系統，在確保醫療安全的同時，為設備性能提升提供了可靠保障。隨著醫療電子向更高精度、更智能化和更便攜化方向發展，光耦技術也將持續創新，滿足醫療行業日益增長的安全與性能需求。



一、光耦在醫療設備中的典型應用



1. 生命體征監測設備





在ECG（心電圖機）、EEG（腦電圖機）和EMG（肌電圖機）等設備中應用：

信號隔離傳輸：將微弱的生物電信號從患者端安全傳輸到處理電路

導聯脫落檢測：利用光耦實現高阻抗檢測電路

除顫保護：在除顫器工作時保護前端電路



2. 醫療成像設備

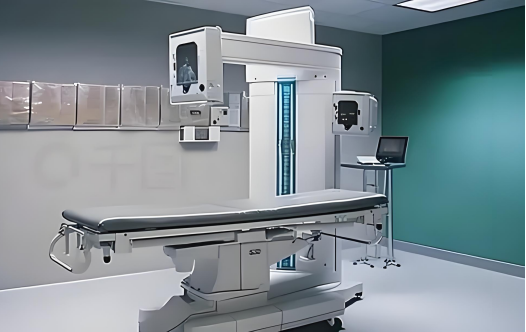

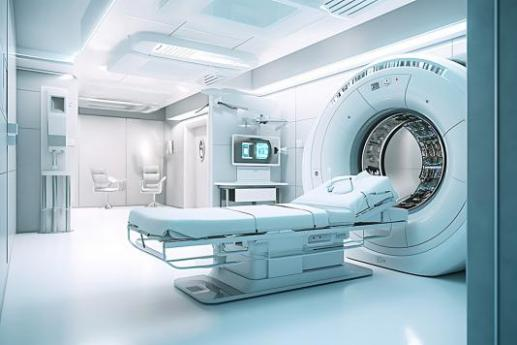

在CT、MRI和X光機等成像設備中應用 ：

高壓控制電路隔離：安全控制X射線管的千伏級高壓

旋轉部件信號傳輸：CT機旋轉部分的信號隔離傳輸

磁場環境中的信號隔離：MRI設備中避免磁場干擾



3. 生命支持設備

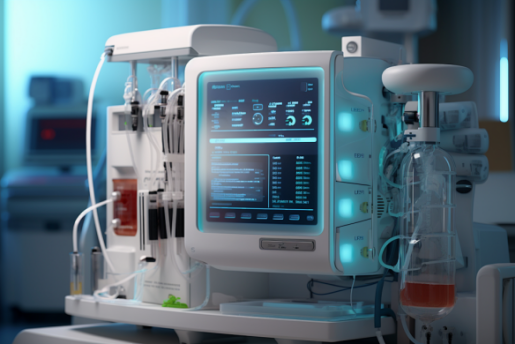

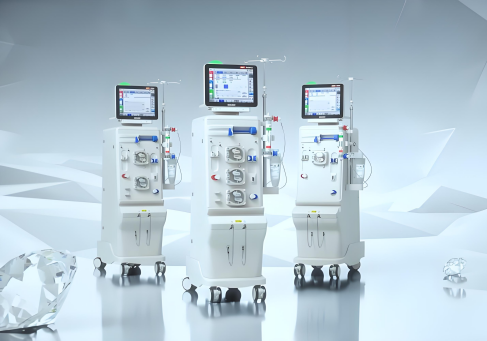

包括電外科設備、透析機和輸液泵等：

電刀功率控制：精確隔離控制高頻手術刀的輸出功率

安全聯鎖系統：確保治療參數在安全范圍內

電機驅動隔離：輸液泵步進電機的高可靠性驅動



?4. 醫療激光與光學設備??

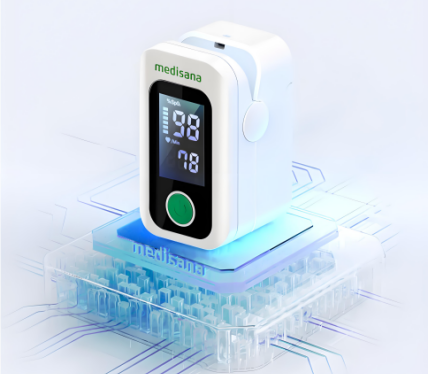

激光手術刀、光學診斷設備（如血氧儀）

激光控制：隔離激光驅動電路，確保精準控制功率并避免誤觸發。

信號反饋：在血氧儀中，光耦傳遞光電二極管信號，隔離探頭與處理電路。



5. 便攜與家用醫療設備??

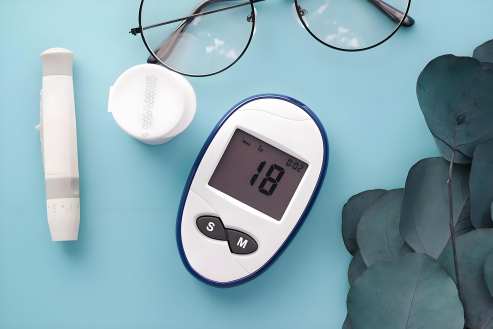

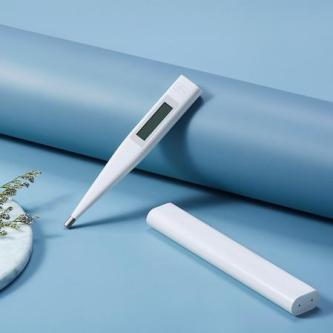

血糖儀、電子體溫計、家用監護設備。

低功耗設計：光耦配合低功耗MCU，延長電池壽命。

安全認證：滿足家用醫療設備的絕緣和漏電流要求。



優勢總結：

在高壓隔離和安全性方面表現優異

對醫療環境中的電磁干擾不敏感

無需額外供電的被動隔離方式更可靠

性價比高于其他高壓隔離方案



二、關鍵選型參數?



隔離電壓：醫療設備通常需≥5kV（如呼吸機、透析機）。

傳輸速度：高頻設備（如MRI）需高速光耦（≥1Mbps）。

共模抑制比（CMR）：高CMR（≥10kV/μs）可抑制醫療環境中的瞬態干擾。

工作溫度范圍：滿足醫療設備環境要求

封裝形式：SMD封裝（如SOP-4）適合小型化設備，DIP-4用于高功率場景。

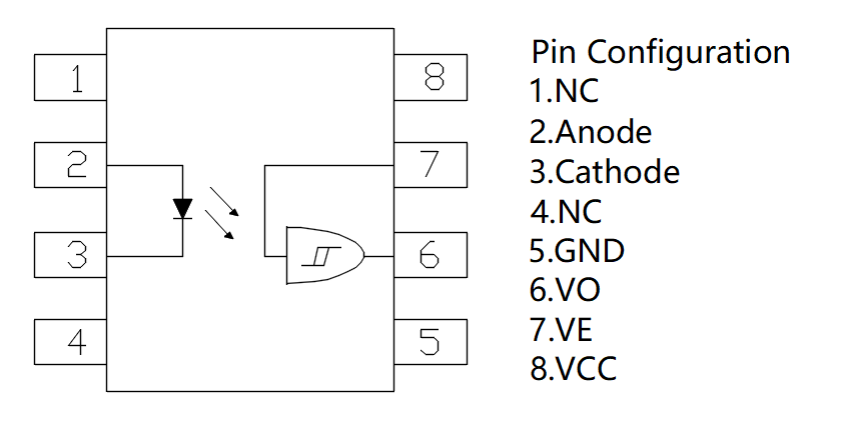

三、奧特（AOTE）光耦選型推薦



以下是針對不同醫療場景的奧特光耦型號及特性：









四、總結



奧特（AOTE）的光耦產品在醫療領域覆蓋了從低速到高速、低電壓到高耐壓的全場景需求。選型時需重點關注隔離電壓、傳輸速度和醫療合規性，并結合具體設備的工作環境（如消毒要求、EMC噪聲）進行驗證。對于高風險設備（如手術器械），建議通過冗余設計（如雙光耦備份）提升安全性。
