由于在安全性、長壽命、成本和環保等多方面具備明顯的優點，磷酸鐵鋰電池已經成為目前電化學儲能系統的主流選擇。磷酸鐵鋰電池單體的額定電壓為3.2V，放電下限通常為?2.2-2.5V，充電上限則為?3.60-3.65V。多節電池單體串聯組成電池包，多個電池包串并聯后，組成不同儲能系統的能量存儲單元。
對于高壓戶儲、家儲和工商業儲能，容量較大（一般為10-50度電），通常由多個電池包通過串聯組成（相對于并聯，串聯可以抬升電壓，降低電流）。如果單個電池包有24個電池單體，電壓將為52.8-87.6V。如果系統有2-10個電池包，儲能系統內部的母線電壓范圍將為105.6-876V。
在這些儲能系統的高壓控制箱中，通常有EMS、BMS、接觸器和I/O等部件，需要24V或者12V的輔助供電。即便在沒有交流市電的時候，輔助供電仍然需要維持。為此，冠圖電子開發出100-1000V輸入、150W電源模塊，即GH150-CNxxU系列電源，可以直接從105.6-876V電池母線取電，轉換為隔離的24V輸出，作為輔助供電。
該系列電源模塊的主要參數特點如下表所示。<產品鏈接>
|
項目 |
參數 |
||
|
輸入電壓 |
100-1000V |
||
|
輸出電壓 |
12V、24V等常規電壓 |
||
|
額定功率 |
150W / 24V |
GH150-CN24U |
|
|
100W / 12V |
GH150-CN12U |
||
|
認證標準 |
CE認證 |
||
|
產品體積 |
201*70*42mm |
||
|

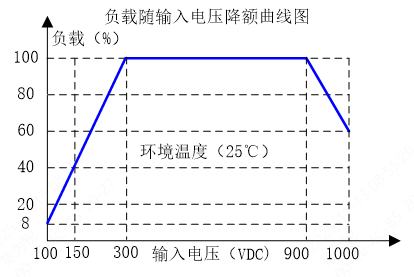

產品特性曲線 |
 |
||
|

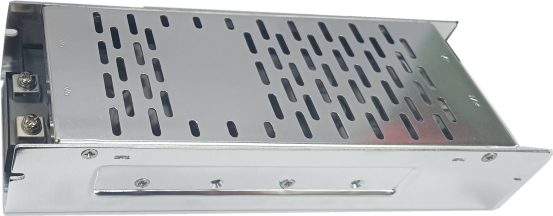

產品圖片 |
 |
||
|
商品編號 |
廠家型號 |
規格 |
品牌名稱 |
類目 |
|
C49257136 |
GH150-CN24U |
201*70*42mm |
電源模塊/電源供應器 |
